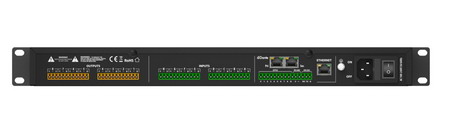

E-D880 数字音频混音矩阵处理器




简介

E-D880是一款8进8出的自动混音矩阵,配备8路模拟输入和8路模拟输出,内置反馈抑制,自动混音,矩阵混音,均衡器,分配器,压缩器等DSP功能,支持Dante网络音频功能扩展,通过USB免驱连接电脑软件控制或RS232/TCPIP连接中控远程控制,适合用在各种场合的扩音工程。



适用场合:

会议室

法庭

礼堂

多功能厅

专业演出



功能特点

▲8路模拟音频输入8路模拟音频输出,支持麦克风输入和线路输入自由切换

▲每路输入带48V幻相电源开关

▲每路输入带反馈抑制功能开关,两档调节

▲带自动混音和矩阵混音功能

▲输入31段EQ可调,输出10段EQ可调

▲USB免驱自动连接软件,另外支持RS232中控控制



技术参数

DSP芯片

信号处理 32-bit fixed/floating-point DSP 300MHz

音频系统延迟 < 1ms

数模转换 24-bit

采样率 48KHz


模拟音频输入输出  ANALOG AUDIO INPUTS AND OUTPUTS

输入通道 8 路平衡输入. Mic/line level

音频接口 3.81 mm 凤凰插, 12-pin

输入阻抗   11.5KΩ

最大输入电平 14dBu/Line, -7dBu/Mic

幻象电源 +48VDC, 10mA, 每通道配置

输出通道 8 路平衡输出, line level

输出阻抗  150Ω



音频指标  AUDIO PERFORMANCE SPECIFICATIONS

频响曲线 20Hz-20kHz(+-0.5dB)/Line

20Hz-20kHz(+-1.5dB)/Mic

THD+N -90dB(@12dBu,1kHz,A-wt)/Line

-86dB(@-7dBu,1kHz,A-wt)/Mic



信噪比 105dB(@12dBu,1kHz,A-wt)/Line

95dB(@-7dBu,1kHz,A-wt)/Mic



连接和显示  COMMUNITICATION PORTS AND INDICATORS

USB Micro-B type, 免驱

RS232 Serial port communication串口通信

TCPIP网口 RJ-45, Optional

指示灯 Power, Link, +48V,输入输出音频信号



电气与物理参数  ELECTRICAL AND PHYSICAL

供电范围 AC100V---240V  50/60 Hz

尺寸 44mmx483mmx210mm

净重 2.8kg

工作温度 -20℃--80℃

散热系统 内置风扇
